Описание

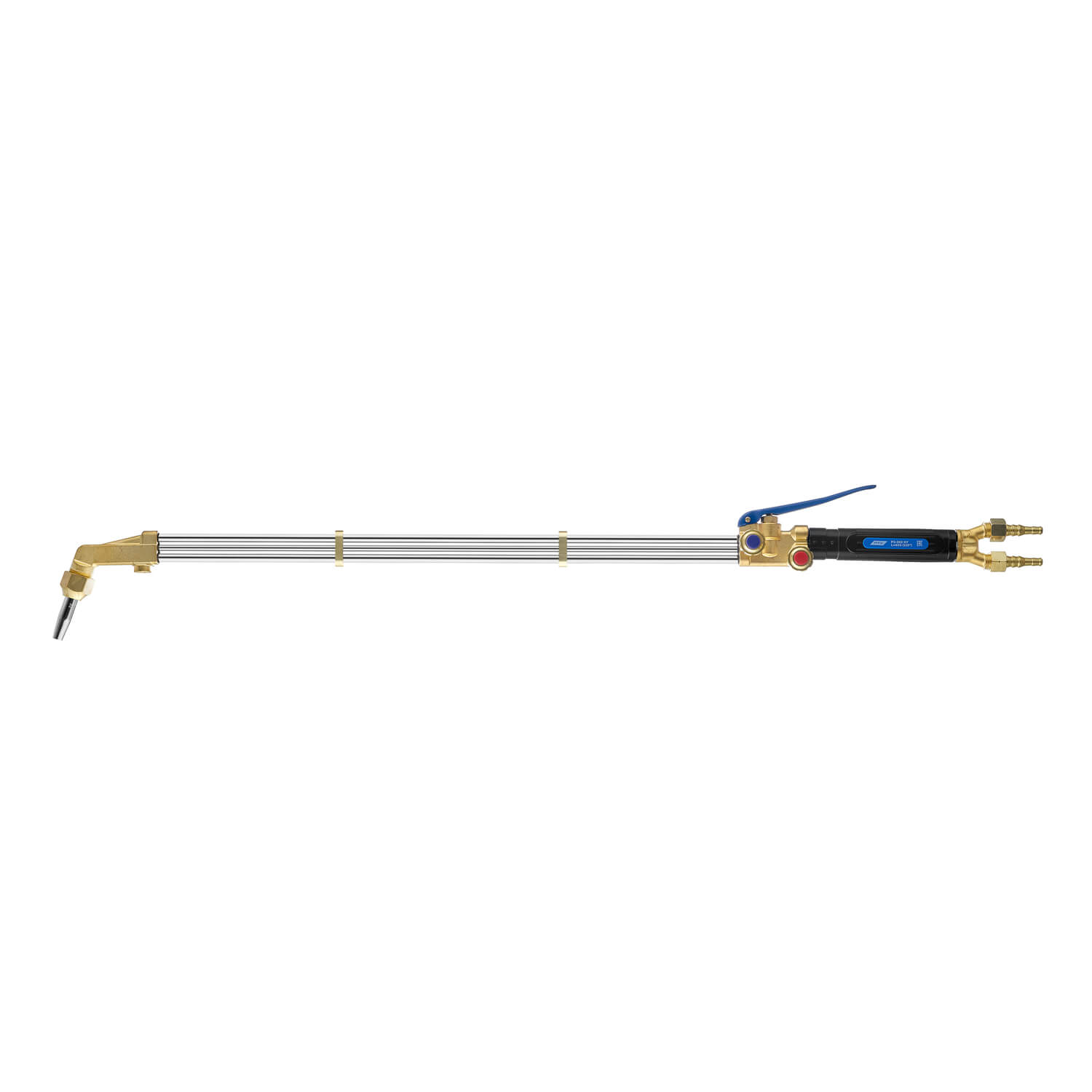

Универсальный удлиненный рычажный 3-х трубный резак Р3-362КУ предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Резак является аналогом американского резака «Харрис» с газосмесительными мундштуками внутриголовочного смешения газов.
Длина резака составляет 900 мм, что позволяет производить газорезательные работы в труднодоступных местах.
Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака. На резаке установлена ручка из высокотемпературного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.
Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных газосмесительных мундштуков. Мундштуки к резаку Р3-362КУ обладают особой прочностью, что гарантирует долгий срок службы и позволяет сэкономить на закупке расходных материалов.
Для работы с пропаном резак комплектуется разборными газосмесительными мундштуками, для работы с ацетиленом — неразборными газосмесительными мундштуками внутриголовочного смешения газов. Давление газа на входе и расход зависит от установленного мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка мундштуков и толщина разрезаемого металла:
- №0 (5–10 мм)
- №1 (15–25 мм)
- №2 (25–50 мм)
- №3 (50–75 мм)
- №4 (75–150 мм)
- №5 (150–200 мм)
- №6 (200–300 мм)
Особенности резака Р3-362КУ, L=900, ∠110°:
- Резак с клапаном кислорода режущего (КР).
- Удлиненная конструкция резака поможет производить работы в труднодоступных местах. Длина резака 900 мм.

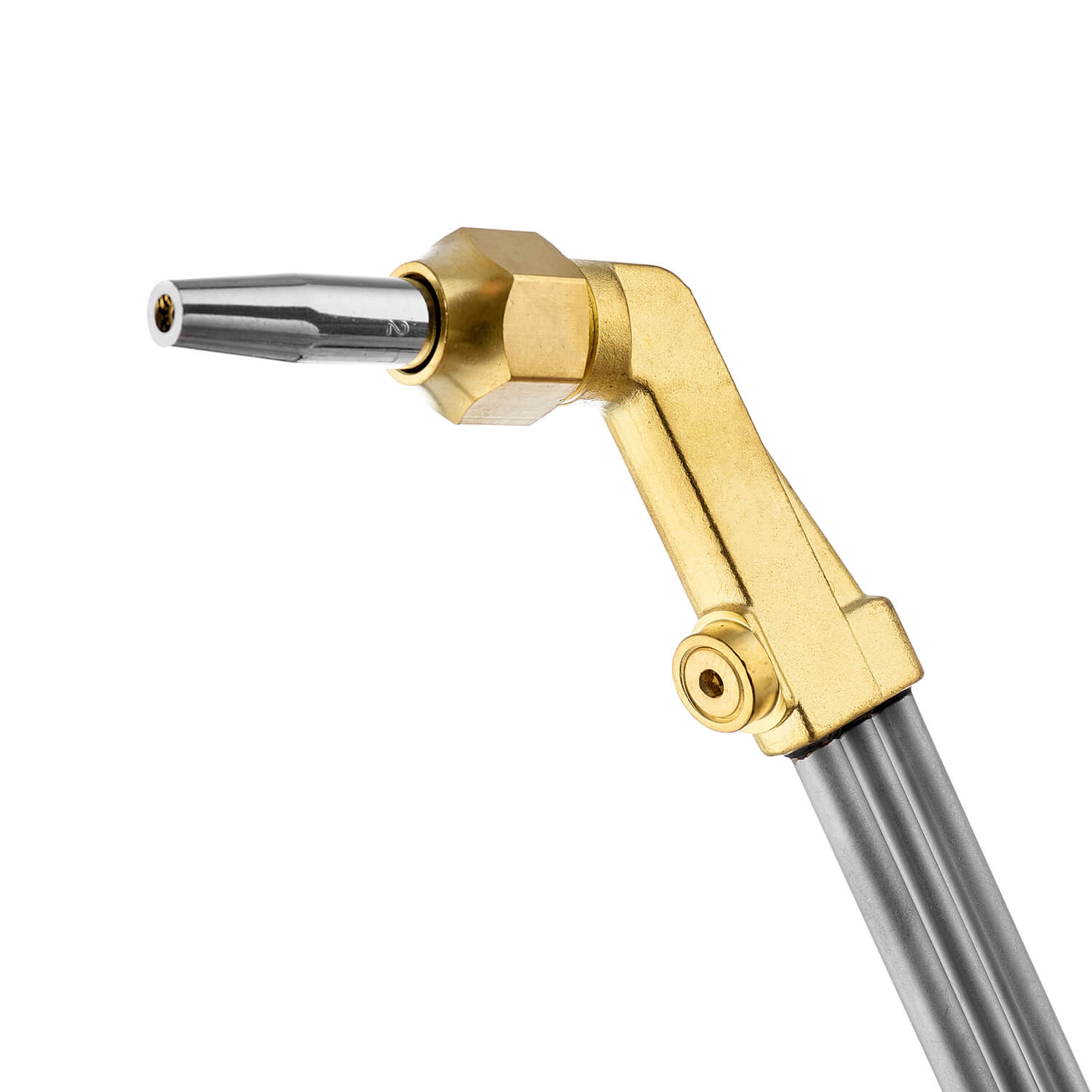

- Угол наклона головки резака составляет 110°.
- Конструкция сопла обеспечивает тонкий рез и оставляет малое количество «грата».
- Резак не требует установки огнепреградительных клапанов.
- Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация 001.020.325:
- Резак удлинённый Р3-362КУ, L=900, ∠110° — 1 шт.
- Мундштук пропановый №2 — 1 шт.
- Ниппель универсальный диаметром 6/9 мм — 2 шт.
- Гайка накидная M16х1,5 — 1 шт.
- Гайка накидная M16х1,5LH — 1 шт.
- Руководство по эксплуатации — 1 шт.
