Описание
Резак машинный является универсальным 3-х трубным резаком с возможностью применения газосмесительных мундштуков внутрисоплового смешения газов. Могут быть использованы мундштуки для ацетилена и пропана. Резак подходит для машин термической резки CG2-11, CG2-11D и CG2-11G.

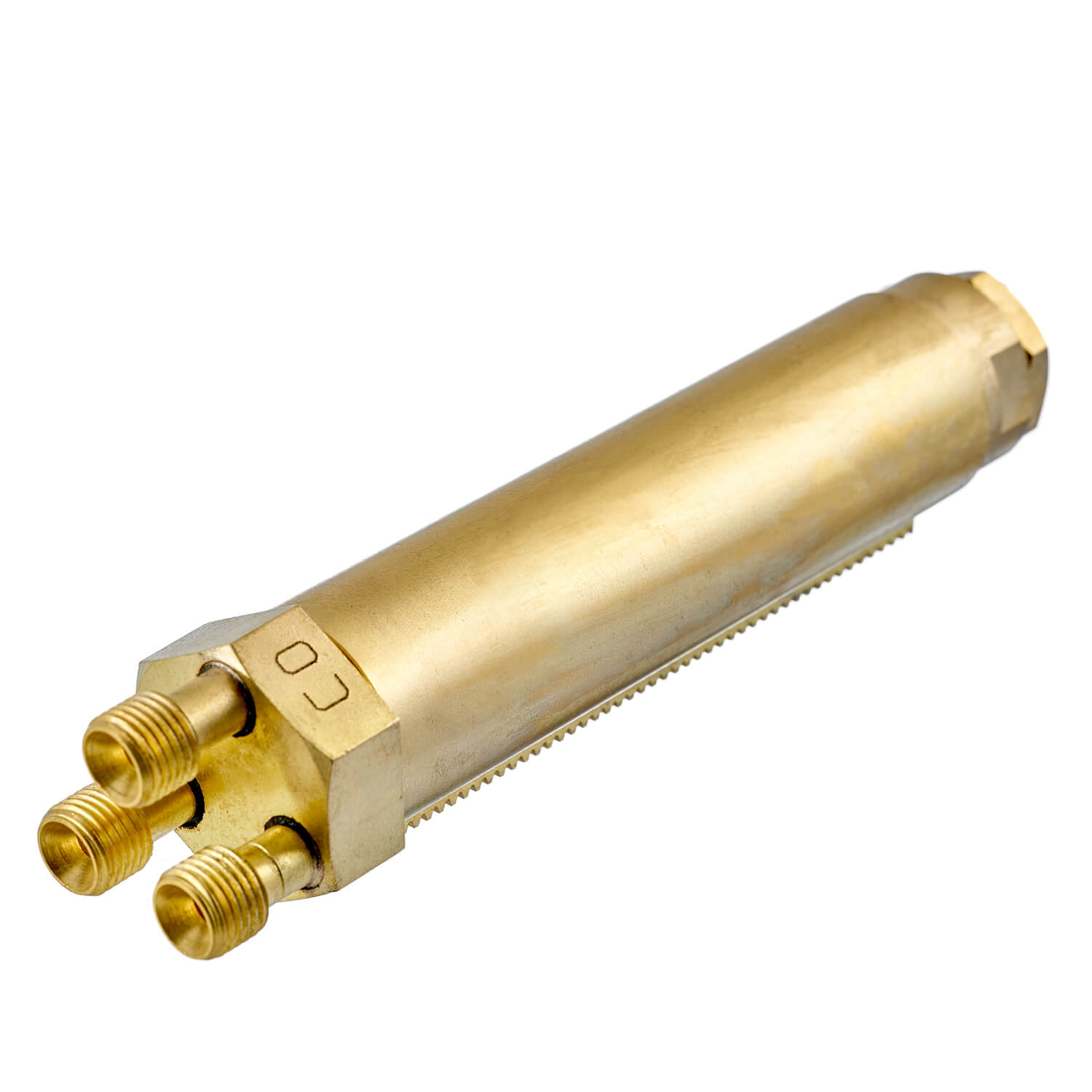

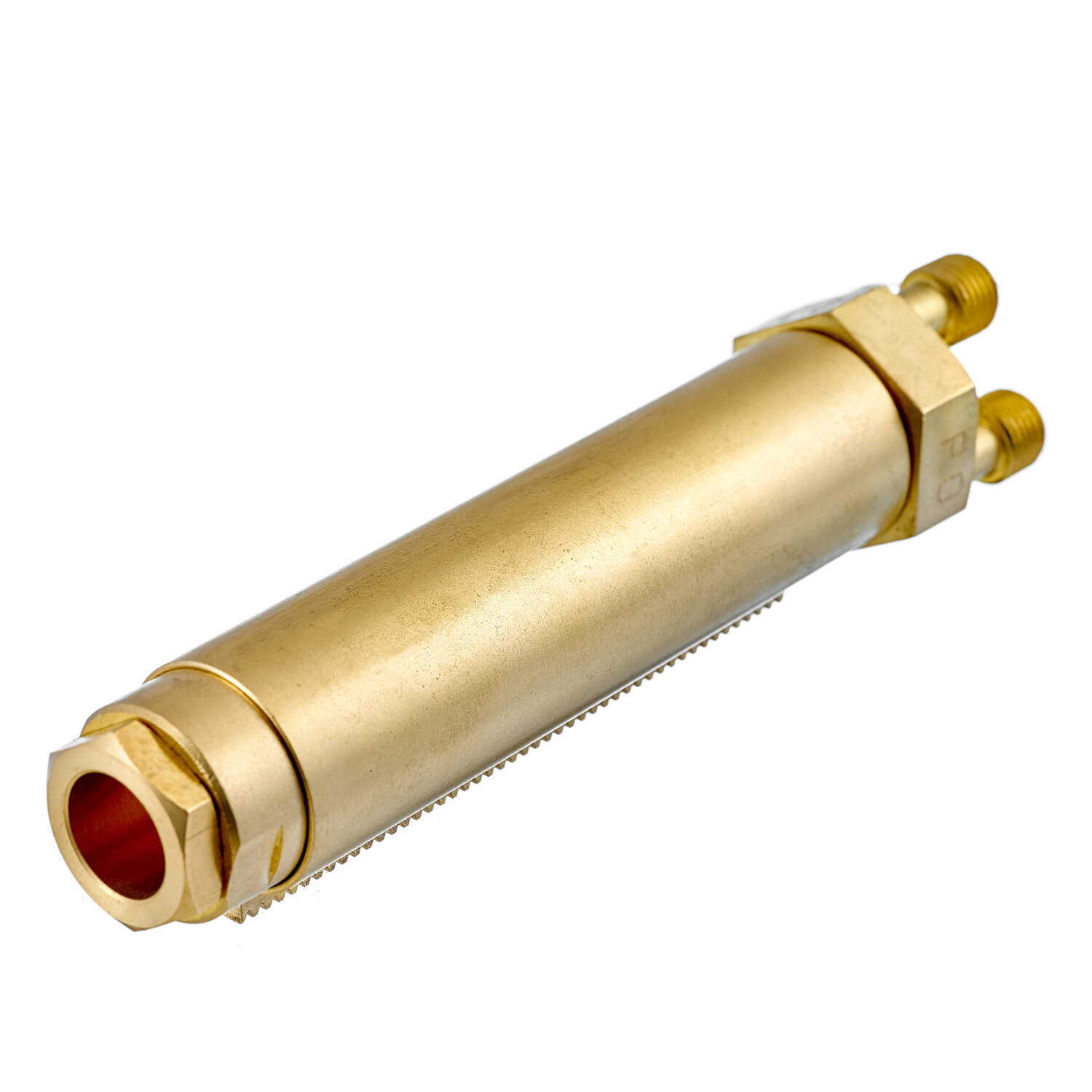

Резак изготовлен из латуни. На корпусе размещена зубчатая рейка, которая позволяет производить регулировку рабочего положения «вверх-вниз». В конструкции резака предусмотрены присоединительные штуцеры для крепления газоподводящих рукавов диаметром 6 мм, с развальцованными наконечниками и накидными гайками.
Установочные и присоединительные размеры:
- Гайка крепления мундштука – M22х1,5
- Штуцер кислорода подогревающего (КП) – М12х1,25
- Штуцер кислорода режущего (КР) – М12х1,25
- Штуцер горючего газа (ГГ) – М12х1,25LH
Комплектация резака машинного для CG2-11, CG2-11D, CG2-11G:
- Резак машинный для CG2-11, CG2-11D, CG2-11G в сборе – 1 шт.
*В комплект поставки не входят пропановые и ацетиленовые мундштуки. Приобретаются отдельно.
