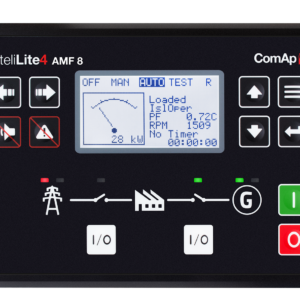

Описание
Питание 8.0 Vdc до 35,0 Vdc, длительно. Защита от обратной полярности -35 Vdc длительно
Провалы при работе стартера До 0 V длительностью до 50 ms (при провале от 10 V с восстановлением до 8 V). Это обеспечивается без вспомогательных источников.
Потребление <3 W
Быстродействие защит (Срабатывание при минимальной уставке времени) генератора:
Обратная мощность 400 ms
Перегрузка по мощности 400 ms
Перегрузка по току 400 ms
Высокое/низкое напряжение 400 ms
Высокая/низкая частота 400 ms
Точность измерения 3-фазного напряжения Класс 1.0 для IEC/EN 60688
Класс 2.0 в нижнем диапазоне (ниже 70 Vac)
Входное сопротивление от 4 до 8 M ohm
Диапазон входа генератора
3-фазный 4 провода
3-фазный 3 провода
1-фазный 2 провода
2-фазный 3 провода 15 Vac 277 Vac (ph-N) +/-25%
30 Vac 480 Vac (ph-ph) +/-25%
15 Vac 240 Vac (ph-N) +/-25%
15 Vac 240 Vac (ph-N) +/-25%
Вход измерения частоты 50/60 Hz Диапазон 30-70 Hz **. В диапазоне: гарантируется соответствующее быстродействие для срабатывания защит. Во время работы стартера низкая частота будет использована для обнаружения работы двигателя. Минимальная частота 18 Hz.
Вход измерения оборотов (напряжение) 1.5 V 24.0 V (RMS). Выдерживает до 28 Vdc длительно
Вход измерения оборотов (частота) 10 до 10000 Гц Точность 1/10 [Hz] @ 10 до 99,9 [Hz], 1 [Hz] @ 100 до 10000 [Hz]
Пассивные дискретные входы Активация замыканием на землю
Уровень сигнала для активации входа Вход аварийного останова:
Активирован от 0 до 3,4 Vdc
Неактивирован от 3,5 до напряжения питания
Остальные дискретные входы:
Активирован от 0 до 1,6 Vdc
Неактивирован от 1,7 до напряжения питания
Аналоговые входы Вход измерения тока: 4-20 мА
От активного датчика: 4-20 мА, +/-2%
Сопротивление: 100 Ω
Дискретный вход: сухой контакт 3 Vdc внутреннее питание с контролем подключения
Максимальное сопротивление для активированного состояния: 100 Ω
Pt100/Pt1000: от -40 до 250 ° C (от -40 до 482 ° F) +/-2%
Согласно IEC/EN 60751
RMI: 0-2500 Ω, +/-2%
Может выдерживать напряжение питания длительно
Статус реле (термин. 3-4) 2 A @ 35 Vdc
Реле 21 3 A @ 35 Vdc
Реле 22 3 A @ 35 Vdc
Реле 23 3 A @ 35 Vdc
Реле 24 3 A @ 35 Vdc сухой контакт
Реле 26 8 A @ 250 Vac/30 Vdc, сухой контакт
Реле 45 8 A @ 250 Vac/30 Vdc, сухой контакт
Реле 47 8 A @ 250 Vac/30 Vdc, сухой контакт
Сервисный порт Стандартный USB-B разъем (стандартный USB A / B кабель для подключения)
Ток ТТ вторичный 5 A /1 А (номинал). Макс. потребление: 0,3 VA/фаза
Рабочие условия Температура: (от -25 до + 70) ° C; влажность воздуха: (от 20 до 90) %
Условия хранения Температура: (от -40 до + 70) ° C
Уровень защиты IP65
Клеммы: IP20
Согласно IEC/EN 60529
Материалы Все пластмассовые части самозатухающие согласно UL94 (V1)
Терминалы подключения
Момент затяжки Входы измерения переменного напряжения/тока: 3.5 mm2 (13 AWG)многожильный
Остальные: 1.5 mm2 (16 AWG) многожильный
0,5 Nm (5-7 lb-in)
Маркировка CE/EMC EMC/CE: согласно EN 61000-6-2, EN 61000-6-4 и IEC 60255-26
Броски напряжения питания ISO 7637-2 (24V DC системы - тестовый импульс 5)
Терминалы питания:
123 V/1 Ω/100 ms
174 V/8 Ω/350 мс
Климат 97% RH, IEC 60068-2-30
Вибрации 5-8 Hz: ±7.5 mm
8 до 150 Hz: 2 g
IEC 60068-2-6
Удар 50 g, 11 ms, IEC 60068-2-27, тест Ea. Тестирование 3 воздействиями в каждом направлении, по всем трем осям. В общей сложности 18 воздействий при каждом тесте
Длительные вибрации 25 g, 16 ms, IEC 60255-21-2 (класс 2)
Безопасность (изоляция) Согласно EN 61010-1 Категория напряжения III, 300 V, степень загрязнения 2 IEC 60255-27
Высота над уровнем моря 3000 м
Вес 695 г
