Описание
Двухпостовой дизельный сварочный генератор предназначен для организации сварочных работ в полевых условиях, на стройплощадках и в цехах, где нет возможности применить сварочные аппараты, питающиеся от сети переменного тока.
Суммарный сварочный ток 500А. Дизельный агрегат может использоваться как источник электроэнергии 400В/230В. Номинальная выходная мощность генератора 22 кВт.

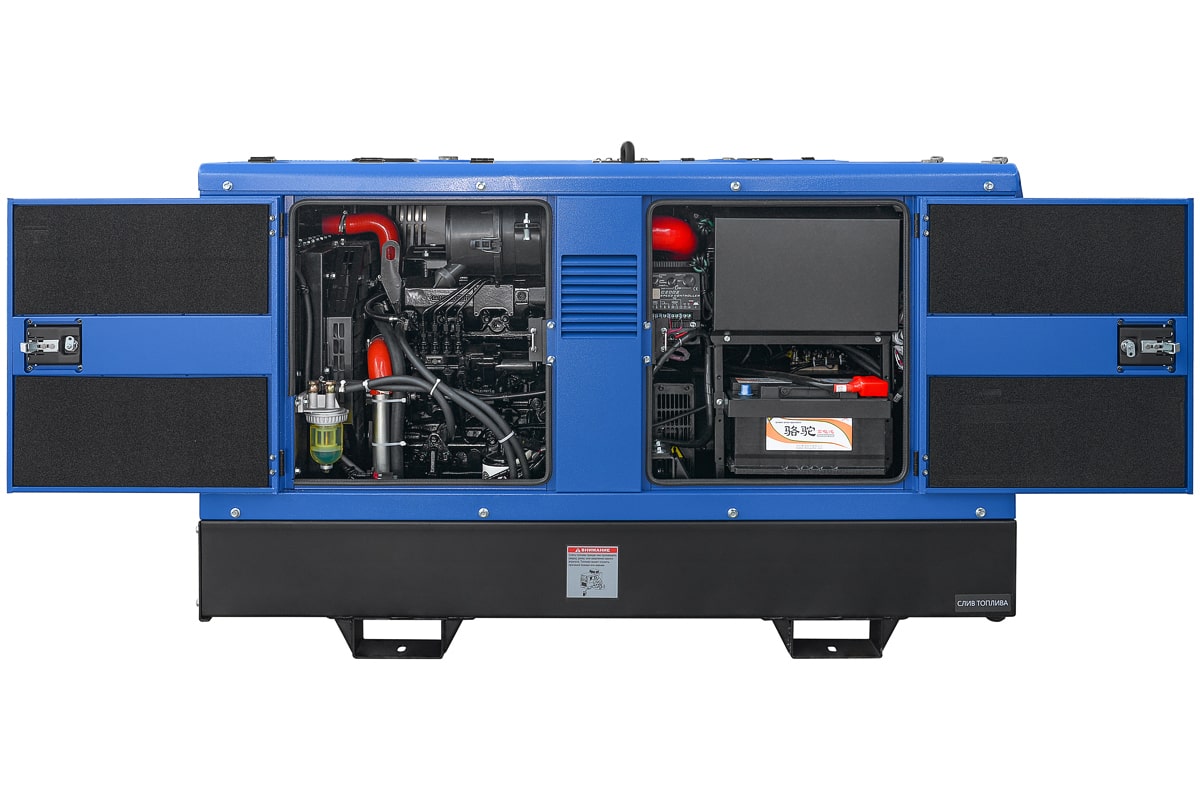

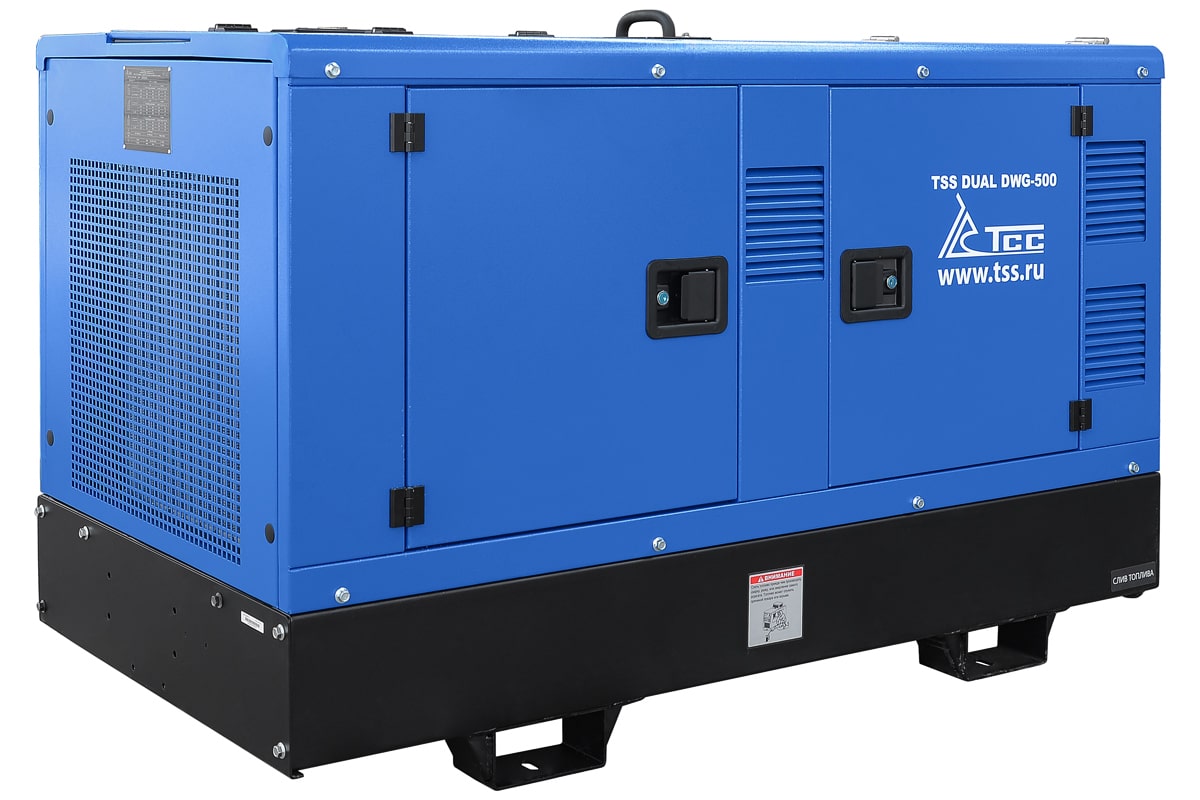

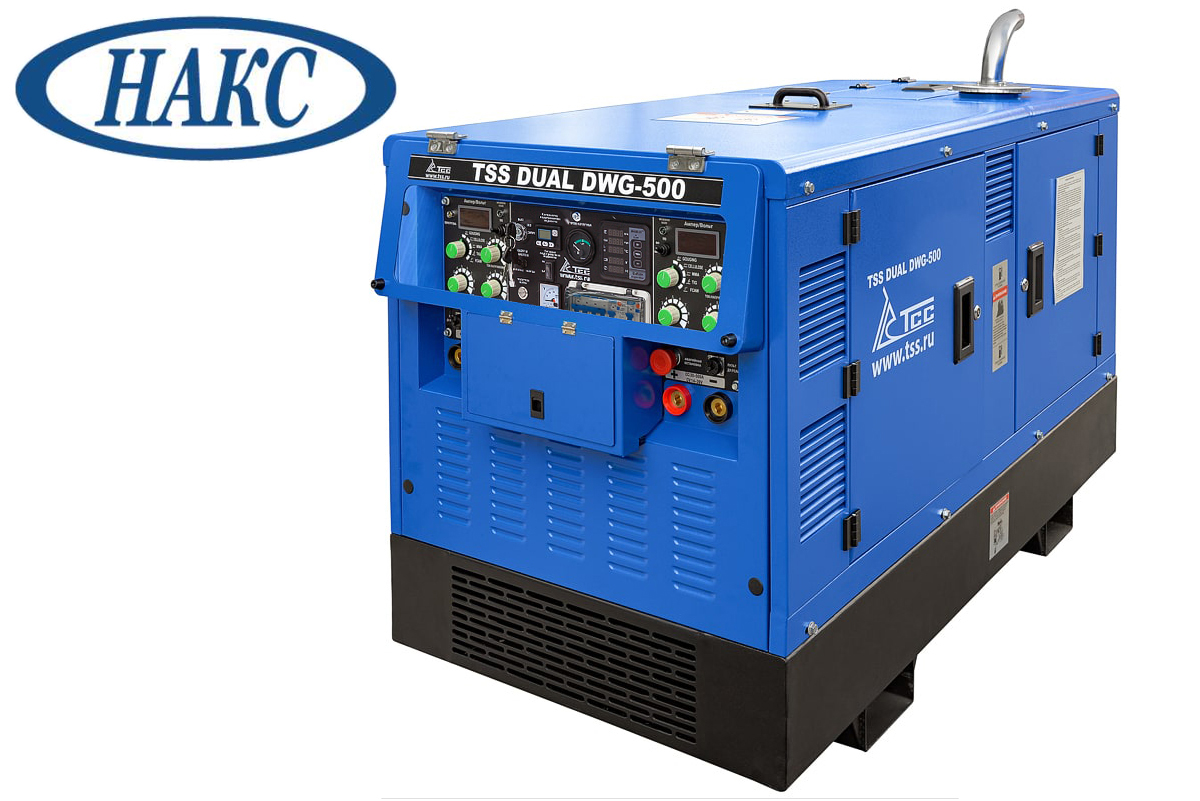

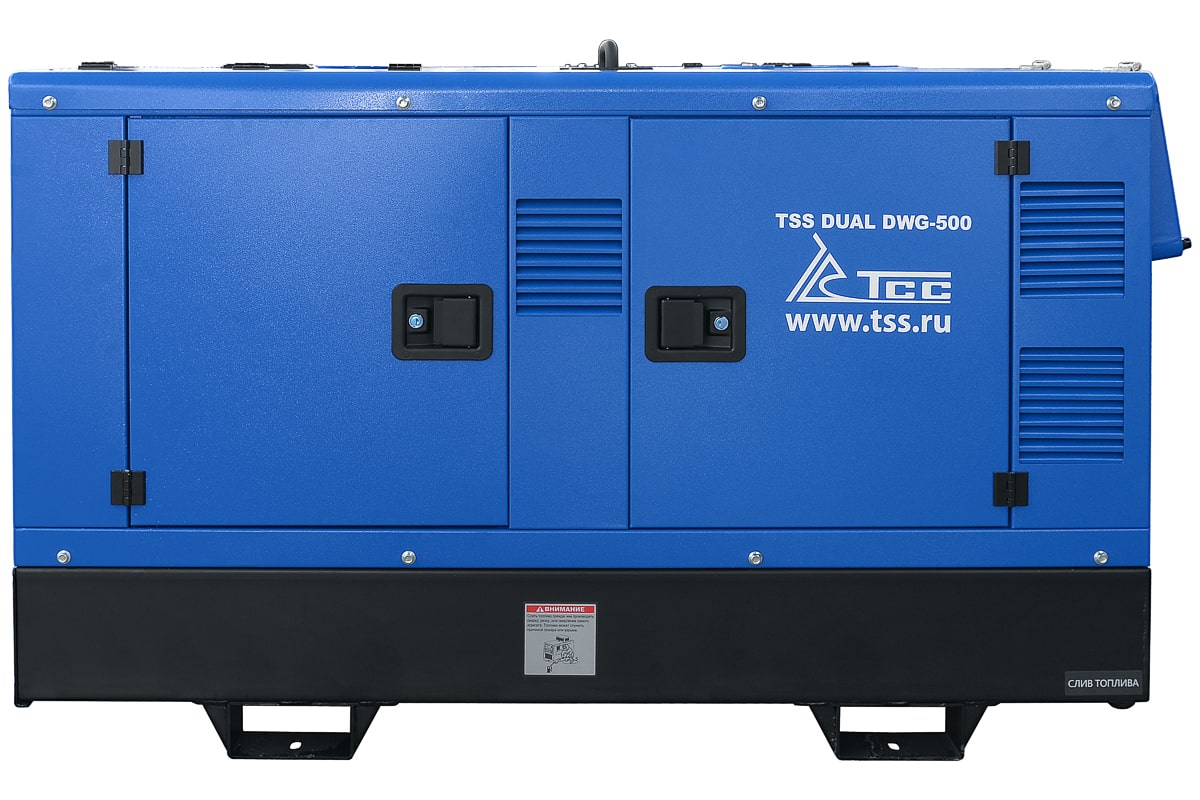

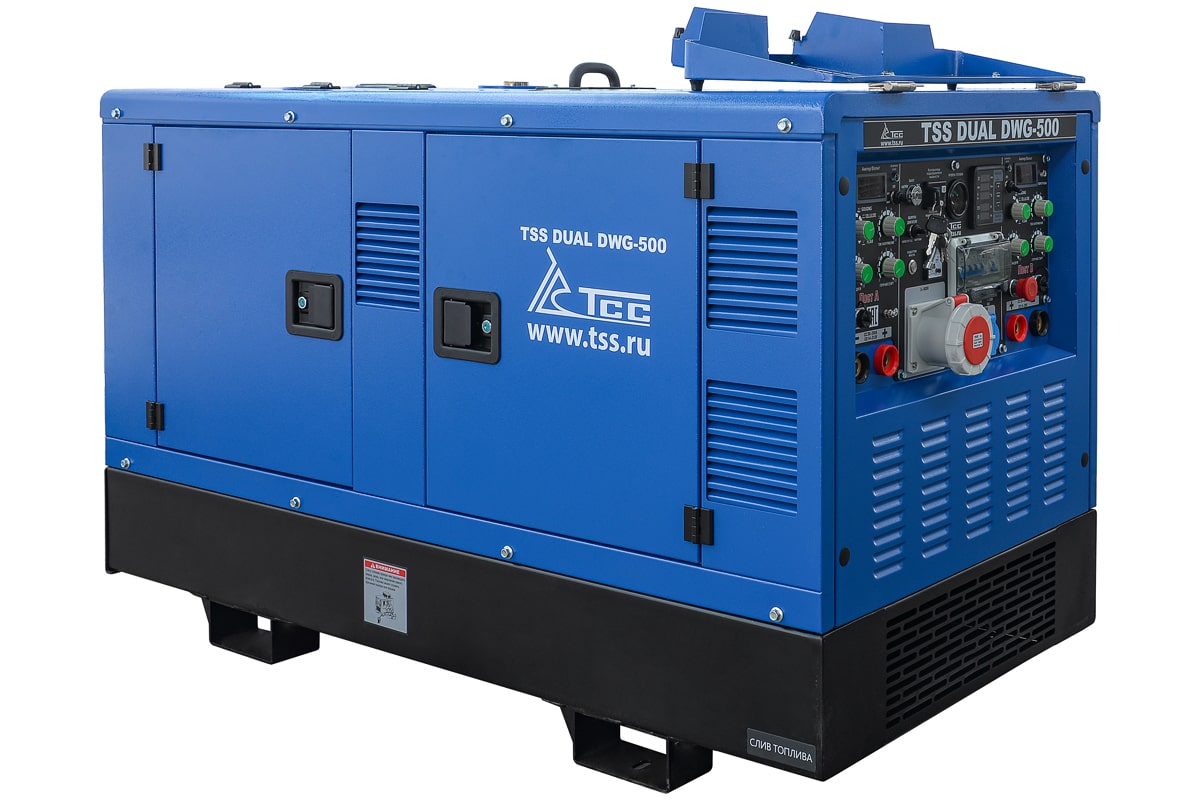

Двухпостовой сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух.

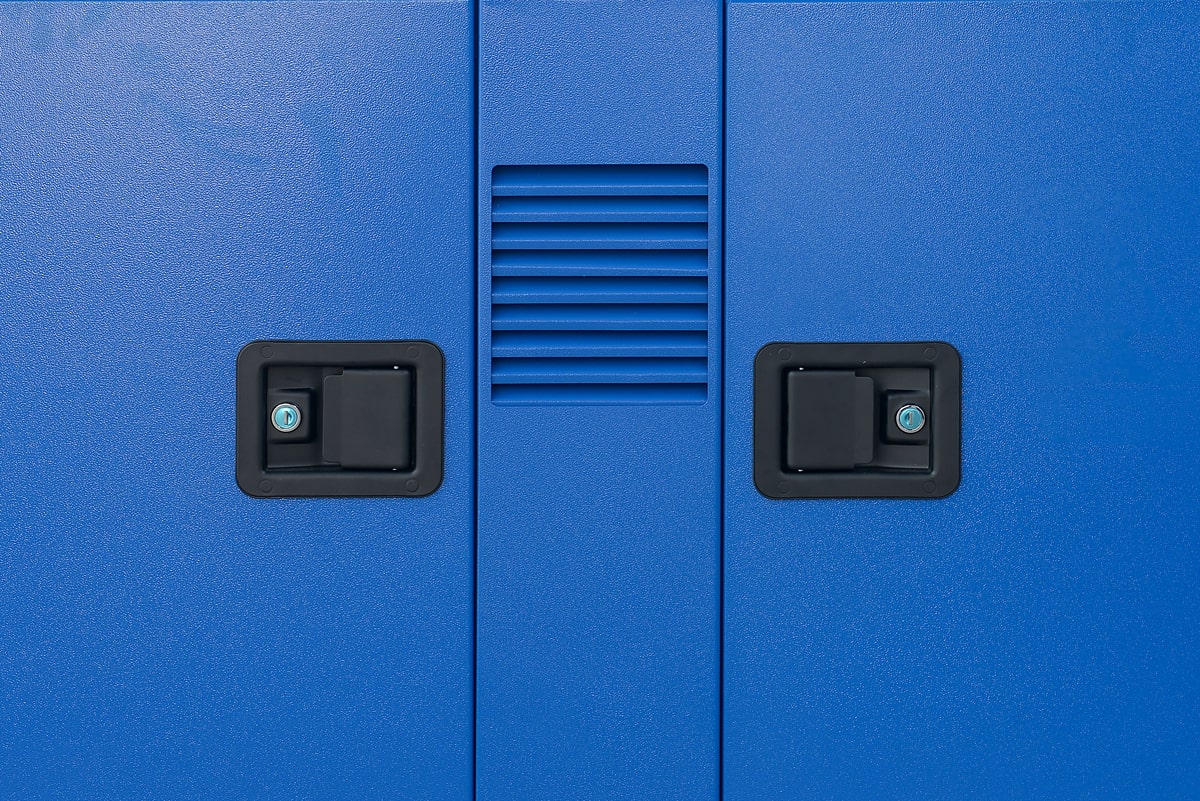

В раму встроен топливный бак увеличенного размера. Объем топливного бака 85 л. Расход топлива 7 л/ч. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.
Сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух. В раму встроен топливный бак увеличенного размера. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.
Преимущества:
Одновременное питание электропотребителей и сварочный процесс.
Одновременное использование двух постов на разных сварочных токах и режимах.
500А суммарный ток сварки.
25 кВт максимальная выходная мощность для питания электропотребителей, 22 кВт – номинальная мощность.
12 часов автономной работы на одном баке, при максимальной мощности. Объем бака 85 л, расход 7 л/ час.
Наличие малогабаритных дистанционных регуляторов сварочного тока, обеспечивающих возможность регулирования тока, не обрывая дуги.
Сварочные функции на оба поста:
MMA (ручная дуговая сварка)
CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск)
Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)
FCAW (полуавтоматическая сварка порошковой проволокой)
CAG-A (воздушно-дуговая строжка угольным электродом)
Сварка электродами с различным металлургическим типом покрытия.
Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск.
Регулировка внешних вольтамперных характеристик и динамических свойств источников, в зависимости от типа покрытия электрода, при сварке различных слоев шва и в разных пространственных положениях.
Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления.
Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления.
Регулировка внешних вольтамперных характеристик и динамических свойств источников пост А
Регулировка внешних вольтамперных характеристик и динамических свойств источников пост Б
ОПИСАНИЕ МОДЕЛИ:
СВАРОЧНЫЙ ТОК:
Диапазон регулировки СС: 30-500А / CV: 14-39V (для FCAW)
При работе двумя поста одновременно: пост А – 250А (ПВ 100%) + пост В – 250А (ПВ 100%)
Только пост А – 350А (ПВ 60%) или пост В – 500А (ПВ 60%)
ОПЦИИ В БАЗОВОЙ КОМПЛЕКТАЦИИ:
Дисплей сварочного тока для поста А, дисплей сварочного тока и напряжения для поста В
Плавная бесступенчатая регулировка тока и напряжения
Регулируемый горячий старт – оба поста
Регулируемый форсаж дуги – оба поста
Функция VRD – оба поста
Подогрев масла
Предустановленный подогреватель охлаждающей жидкости
Дистанционная регулировка тока для MMA и TIG сварки – оба поста (два ПДУ на магните в комплекте поставки)
Предпусковой подогрев двигателя для запуска при отрицательных температурах
Тумблер переключения оборотов двигателя: холостой ход / рабочие обороты
Кнопка экстренной остановки

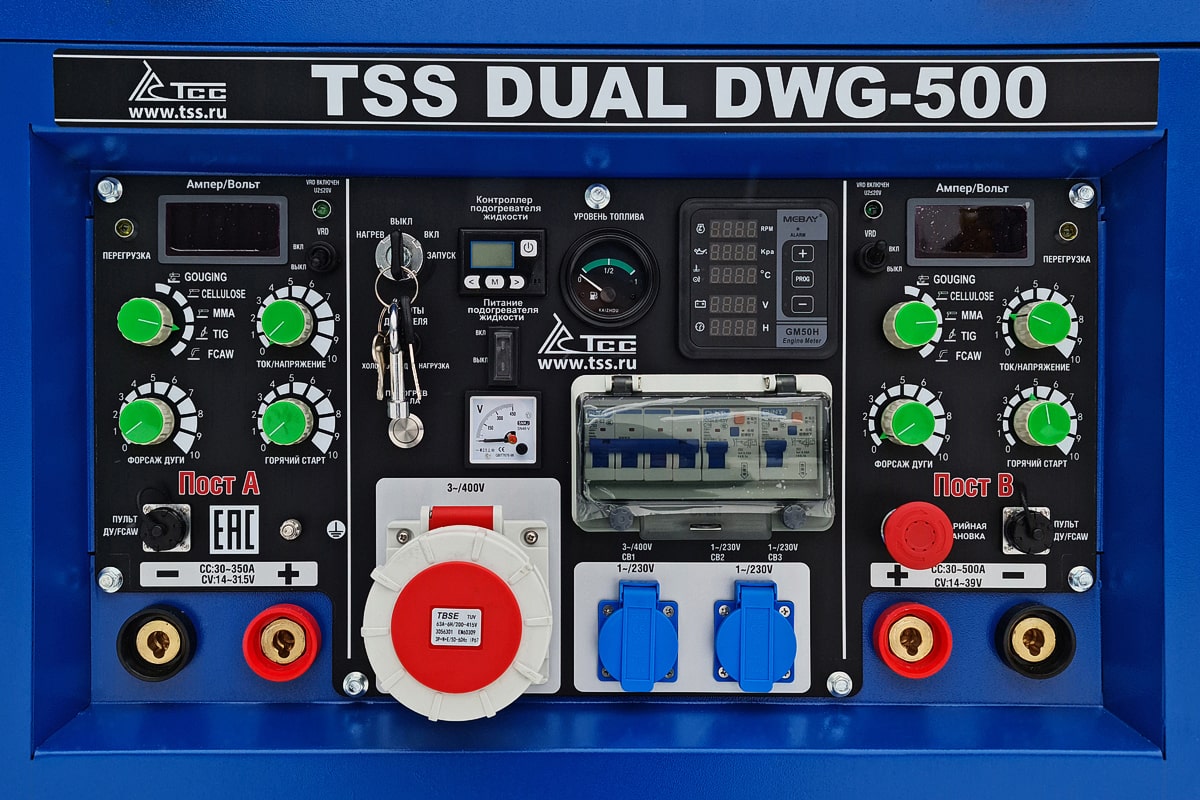

КОНТРОЛЬНЫЕ ПРИБОРЫ НА ПАНЕЛИ УПРАВЛЕНИЯ:
Напряжение / частота / счетчик моточасов
Индикатор температуры охлаждающей жидкости
Индикатор давления масла
Индикатор заряда батареи
Показатель уровня топлива
ПИТАНИЕ ЭЛЕКТРОПОТРЕБИТЕЛЕЙ:
Без сварки – максимальная выходная мощность 25 кВт
Одновременно со сварочным током 2 х 250А – выходная мощность 7 кВт
Розетки – AC400В/50,5A, AC230В/ 2х16А

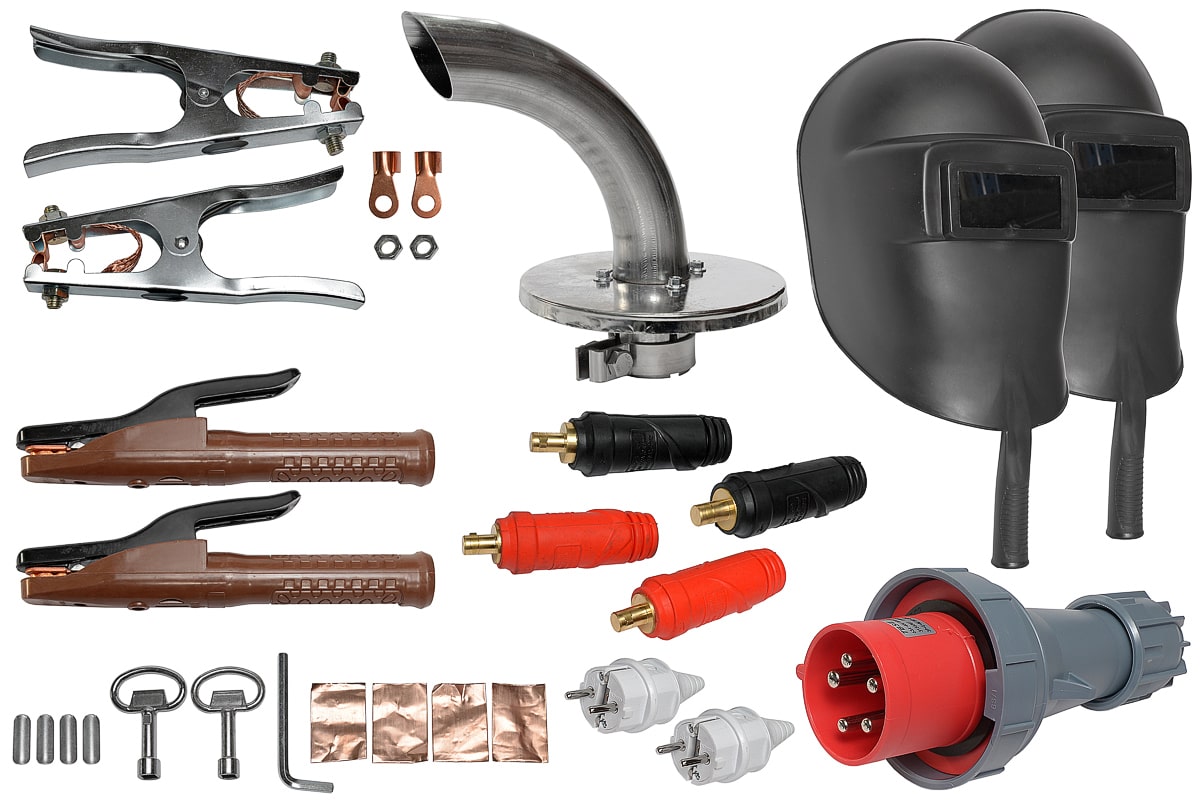

Комплектация:
Кабельный штекер -4 шт.
Держатель электрода 500-800 А – 2 шт.
Клемма заземления 500А – 2 шт.
Штепсельная вилка 1~/230В 16A – 2 шт.
Штепсельная вилка 3~/400В – 1 шт.

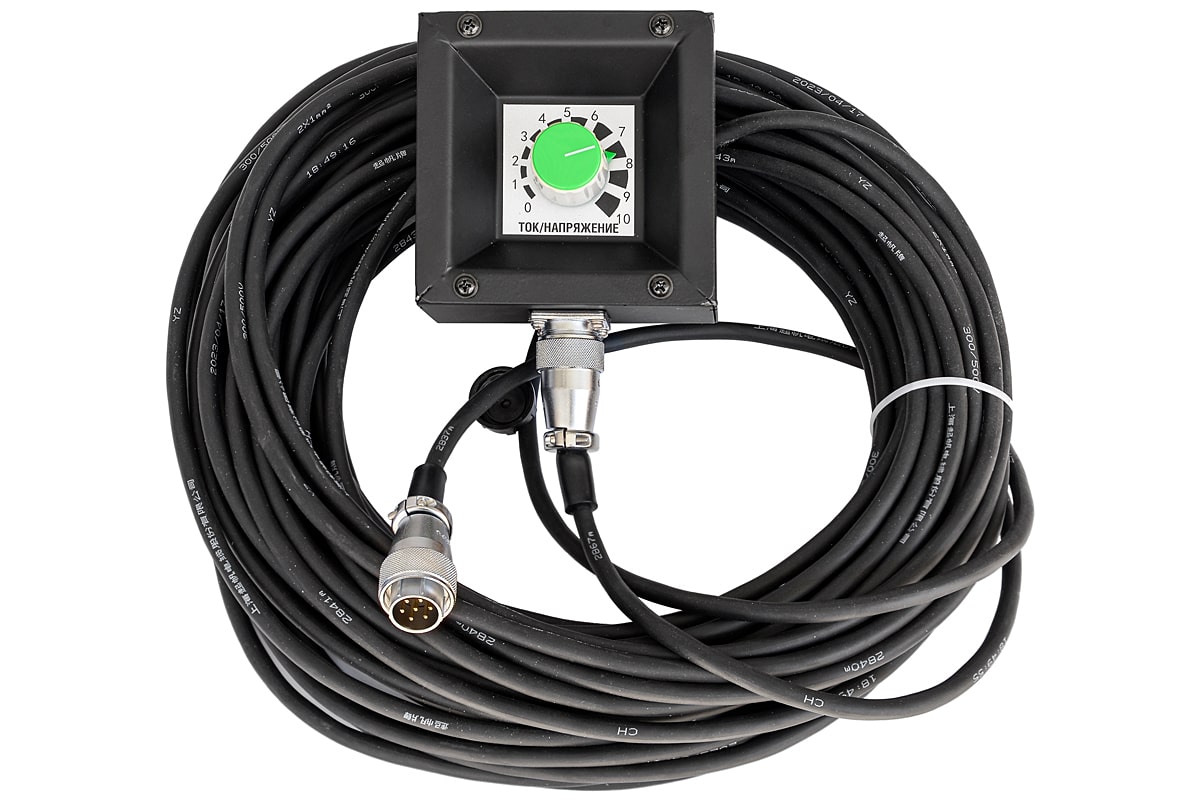

MMA пульт ДУ для поста В (500А, 15 м) – 1 шт.
MMA пульт ДУ для поста А (350А, 15 м) – 1 шт.

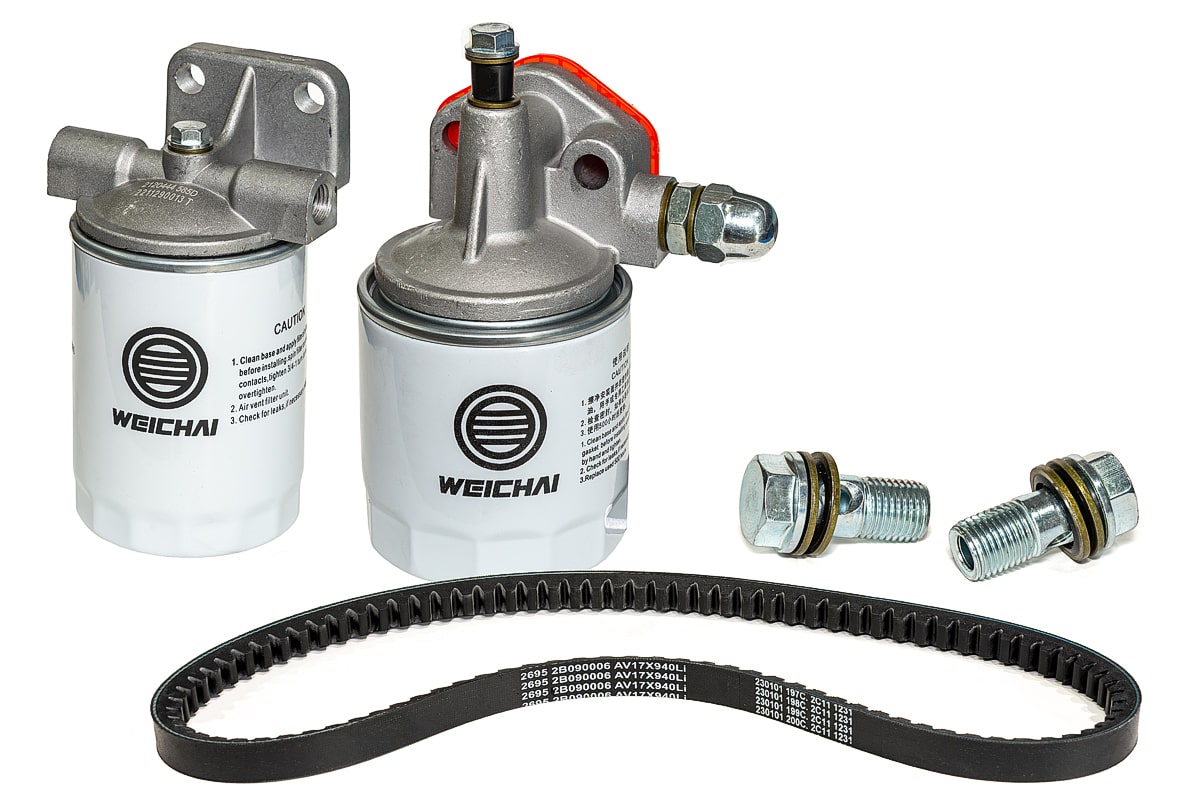

Фильтр масляный – 1 шт.
Фильтр топливный – 1 шт.
Фильтр воздушный – 1 шт.
Ремень вентилятора – 1 шт.
Дополнительно докупается:
024541 Механизм подачи проволоки TSS FCAW-501 c роликами под порошковую проволоку 2.0 и 2.4 мм
024561 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 15 м
025496 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 30 м
024562 Горелка TSS FCAW 350А (аналог Magnum 350 для LN-23p)
017697 WP-26 (4м) горелка для аргонодуговой сварки вентильная
017788 Горелка для воздушно-дуговой строжки TBi-600A (4.5м, электрод 4-12мм)
